NCパイプベンダー EXシリーズ

EX-250 / EX-250L / EX-250F /
EX-250-1DR

EX-250型は自動車シートパイプ、インテリア照明器具、小型発電器フレーム、手すりパイプなどの汎用用途に採用されています。

EX-250-1DR型はパイプ径と同一の極小R曲げを可能とした最小型モデルでパイプ継手、自動車ラジエーター、ヒーターパイプ、ディーゼルエンジン配管などに使用されています。

EX-250L

EX-250F

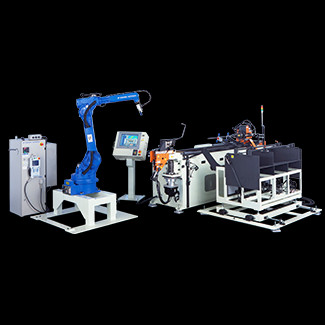

EX-250-LR

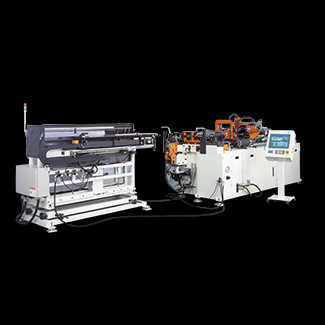

EX-250-1DR(フロントローダー付)

仕様表

加工材料
銅・アルミ管
mm
φ30xt1.5
普通鋼管
mm
φ25.4xt1.6
作業速度
曲げ軸
°/sec
400/0.45
傾転軸
°/sec
500/0.36
送り軸
mm/sec
1,800
加工速度
sec/曲
2.2~5.0
生産性
h
1,400~800
寸法
長さ
mm
標準:3,100
F:3,150
1DR:3,510
mm
標準:1,050
F:1,100
1DR:1,300
高さ
mm
標準:1,400
F・1DR:1,450
重量
kg
標準:1,400
F:1,500
1DR:2,500

この製品のオプション一覧

// EXシリーズの型式表示

EX-○○○-

無記号 EXシリーズの基本機能を有する汎用普及タイプ
L EX標準機にパイプローダー又はロボットを連動させた多量生産タイプ
F EX標準機にRシフト軸を加えた4軸CNC制御タイプ
1DR 自動車、航空機、車両、建設機械向け極小R曲げ、多段曲げ対応ブースター加圧タイプ
ECO サーボモーター制御によるベンダー各装置全電動式の環境対応タイプ
